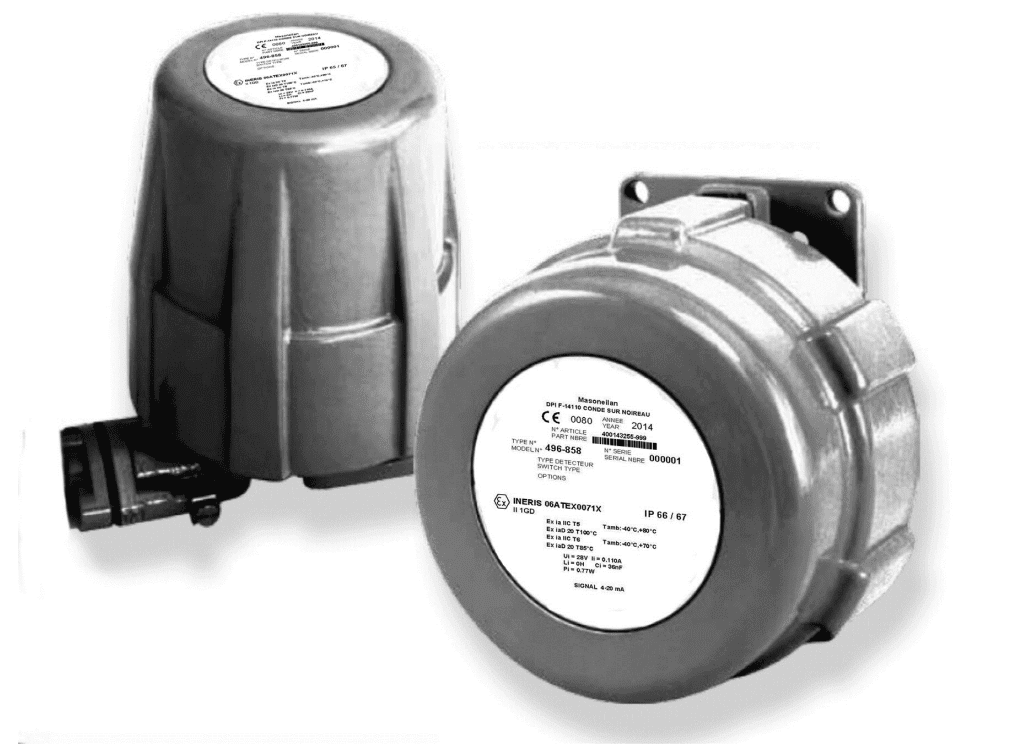

Матеріали:
Корпус і кришка: анодований алюміній з епоксидним покриттям.
Валик: нержавіюча сталь.
Кільця ущільнювачів: Буна Н (Buna® N).
Не містять деталей із міді або мідних сплавів у контакті з атмосферою.
Хід:
Максимальний кут повороту: 90°.
Лінійних хід: від 12 мм до 102 мм за допомогою тяг.
Під час замовлення приладу слід вказати кут повороту
або хід.
Навколишня температура від – 40° С до +80° С.
Сертифікація за вибухозахистом АТЕХ та ПКМУ 1055:
Вибухонепроникна оболонка: EEx d II С T6 (окр. t ≤ 70° С), EEx d II С T5 (окр. t ≤ 80° С)
Іскробезпечний ланцюг: EEx ia II CT6
Пиловологозахист: IP 65 / IP 67
Електричні дані:
Детектор: зміна магнітної індукції за допомогою генератора і підсилювача приводить у дію
силове реле, розташоване в безпечній зоні. Можна використовувати один або два детектори.
Відповідають стандарту NAMUR.
Приєднання: ¾” NPT, кабельне введення на замовлення.
Характеристики:
Гістерезис (у відсотках від повної шкали):
Поворотні клапани: 1,5%;
Підйомні клапани: 3% при ході 25 мм, 1,5% (50 -100 мм);
Повторюваність: 0,2%.

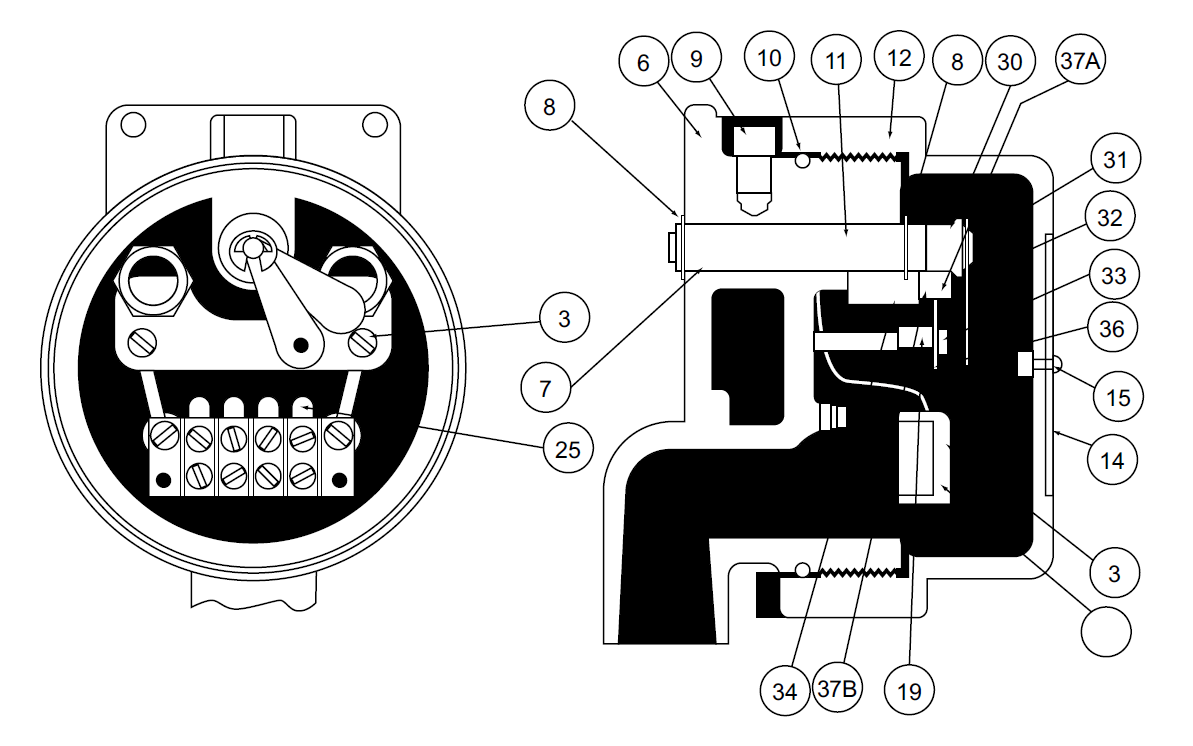

Загальний вигляд безконтактного вимикача
| № | Назва | № | Назва | № | Назва |
| 3 | Гвинт | 12 | Кришка | 30 | Прокладка |
| 6 | Корпус | 14 | Табличка | 31 | Пружинне кільце |
| 7 | Ущільнювальне кільце | 15 | Заклепка | 32 | Шайба |
| 8 | Пружинне кільце | 19 | Прокладка | 33 | Важіль |
| 9 | Захисний гвинт | 24 | Блок клемників | 34 | Датчик |
| 10 | Ущільнювальне кільце | 25 | З’єднання | 35 | Вставка (не показана) |
| 11 | Валик | 29 | Пружинне кільце | 36 | Кронштейн детектора |

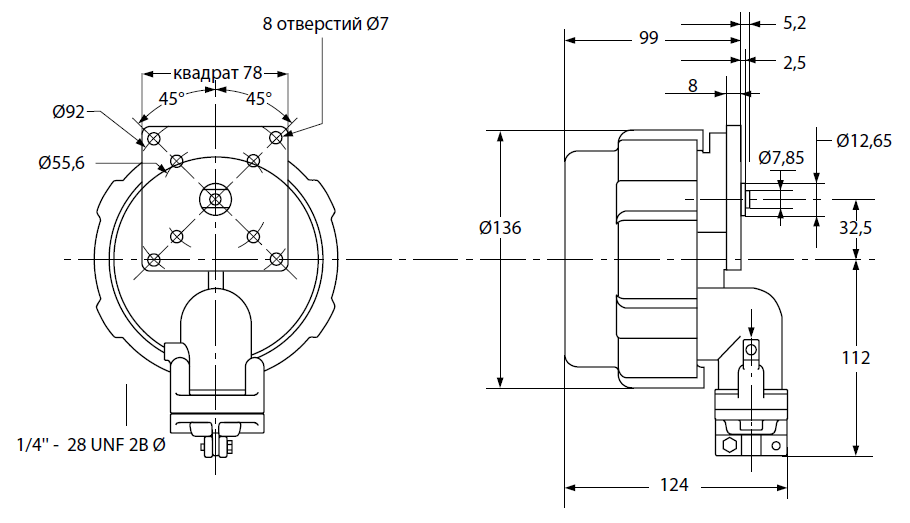

Габаритні та приєднювальні розміри
