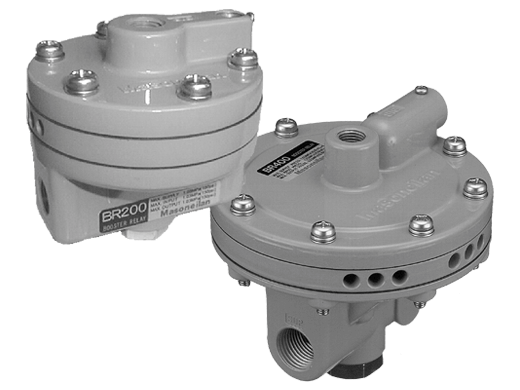

Бустерні реле BR 200 і BR 400 розроблено спеціально для встановлення на регулювальних клапанах, їх використовують для підвищення їхньої швидкодії шляхом збільшення витрати керуючого повітря.
Основні характеристики:
| Модель | BR200 | BR400 |
| Cv макс. | 1,2 | 2,6 |
| Макс. тиск живлення, МПа | 1.03 | 1.03 |
| Макс. керуючий тиск, МПа | 1.03 | 1.03 |
| Робоча температура, °C | Від -30 до +83 Опція: Від -55 до +100 | Від -30 до +83 Опція: Від -55 до +100 |
| Співвідношення вхід/вихід | 1:1 | 1:1 |
Конструкційні особливості:
- Витратні характеристики, оптимальні для регулювальних клапанів. Поєднання швидкодії та стабільної роботи досягається завдяки тому, що більша витрата повітря забезпечується в тому разі, коли збільшується різниця між керуючим і вихідним тисками (тобто потрібен більший хід) і навпаки.
- Перегородка вторинного тиску для сприйняття стабільного вторинного тиску.
- Вбудований байпасний клапан для регулювання чутливості системи.
- Фільтри з боку тиску живлення і з боку керуючого тиску.
- Кріплення з нержавіючої сталі.
Приєднання:
| Модель | BR200 | BR400 |
| Управління | 1/4» NPT або Rc 1/4 | 1/4» NPT або Rc 1/4 |
| Вихід | 1/4» NPT або Rc 1/4 | 1/2» NPT або Rc 1/2 |
| Живлення | 1/4» NPT або Rc 1/4 | 1/2» NPT або Rc 1/2 |

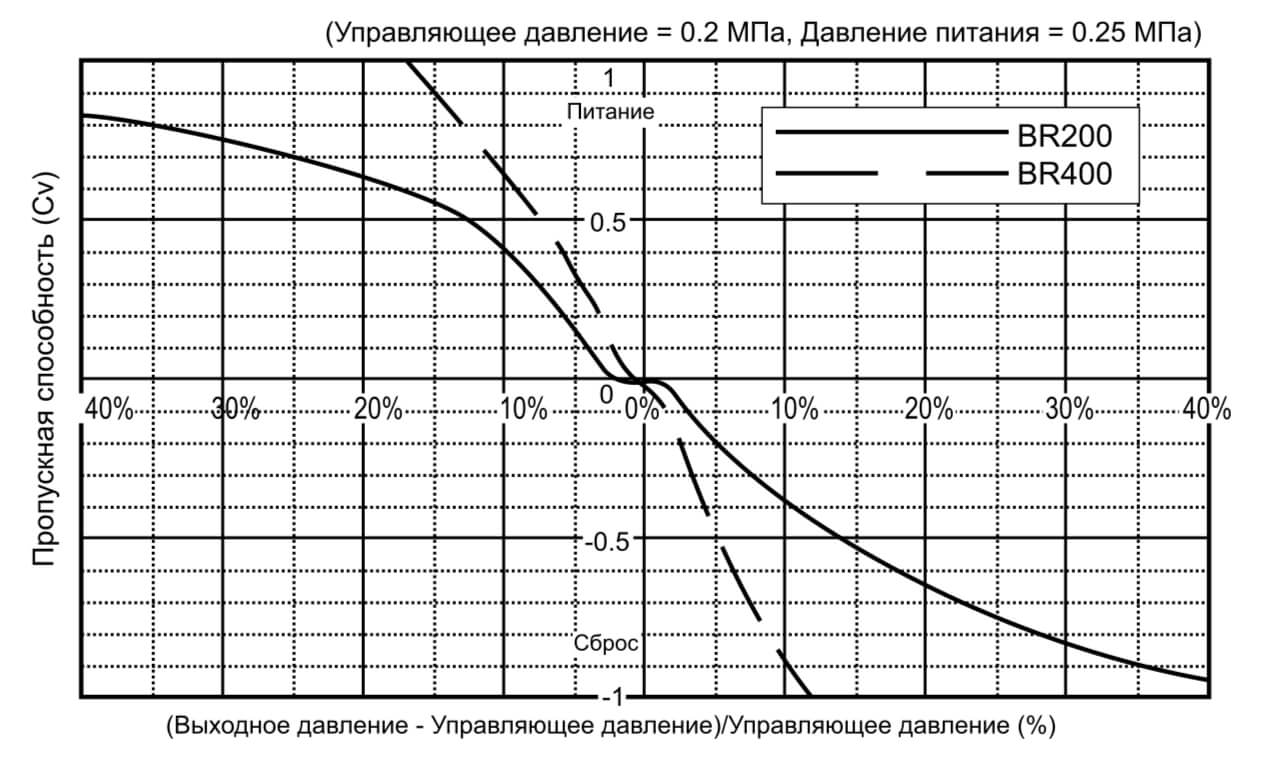

Витратні характеристики:

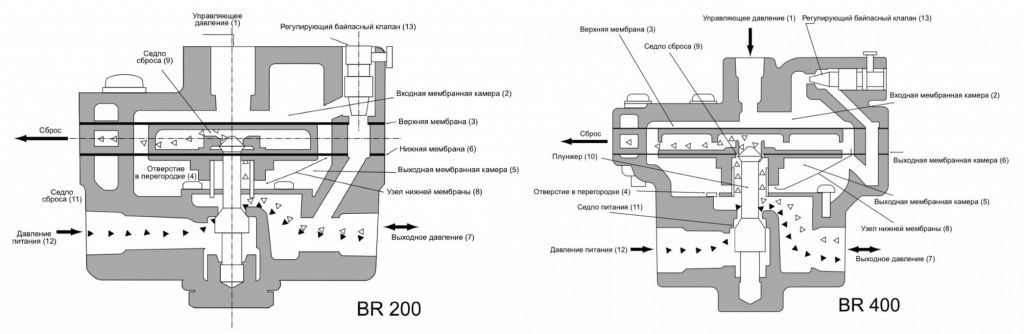

Принцип дії:
Керуючий тиск 1 з позиціонера подається у вхідну мембранну камеру 2 бустерного реле і діє на верхню мембрану 3. Вихідний тиск бустерного реле через отвір у перегородці потрапляє у вихідну мембранну камеру 5 і діє на нижню мембрану 6. Крім того, вузли живлення повітря і скидання конструктивно виконані так, що сили, які діють на верхню і нижню мембрани, врівноважуються. Таким чином, коли керуючий тиск 1 стає меншим, ніж вихідний тиск 7, вузол нижньої мембрани 8 піднімається і сідло скидання 9 відкривається, знижуючи вихідний тиск. І навпаки, коли керувальний тиск 1 стає більшим, ніж вихідний тиск 7, вузол нижньої мембрани 8 рухається донизу, закриваючи при цьому сідло скидання 9 та натискаючи на плунжер 10, унаслідок чого відкривається сідло живлення 11 і подає тиск живлення у бік виходу. Для підвищення стабільності системи вхідна і вихідна камери з’єднані через регулювальний байпасний клапан 13.

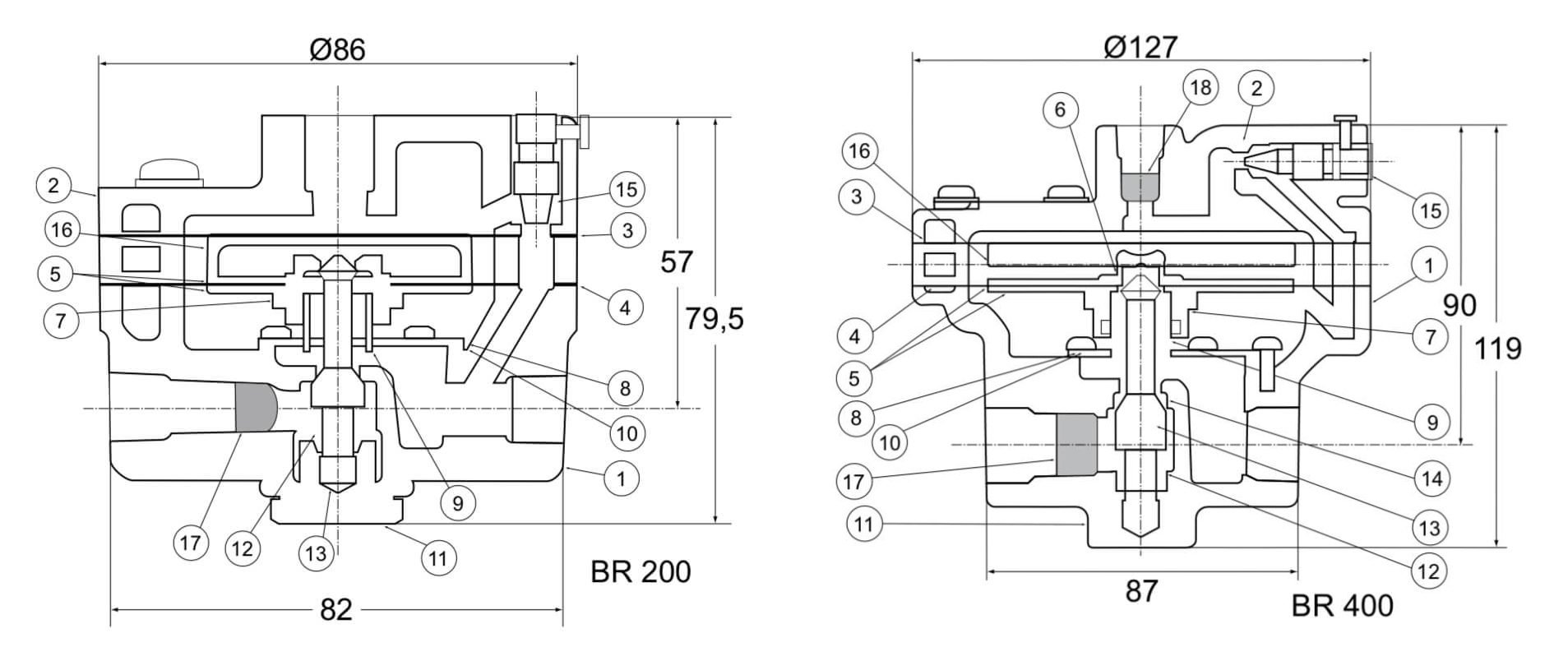

Стандартні матеріали:
| № | Назва деталі | Матеріал |
| 1 | Корпус | ADC12 |
| 2 | Кожух | ADC12 |
| 3 | Верхня мембрана | Хлоропрен/Поліестер |
| 4 | Нижня мембрана | Хлоропрен/Поліестер |
| 5 | Опорна пластина | A5052P H14 |
| 6 | Кільце ущільнювача | Duracon |
| 7 | Сідло скидання | C3601BD 1/2H |
| 8 | Перемичка | Нерж. ст. SUS304 CP |
| 9 | Направляюча | C2700T 1/2H |
| 10 | Прокладка | Неазбестовий мат-л |
| 11 | Опора плунжера | C3601BD1/2H |
| 12 | Пружина | Нерж. ст. SUS304 |
| 13 | Плунжер | Нерж. ст. SUS304 |
| 14 | Сідло живлення | Duracon |
| 15 | Плунжер байпасного клапана | Нерж. ст. SUS303 |
| 16 | Поршень | BALOX420 |
| 17 | Фільтр | Нерж. ст. SUS304 |
| 18 | Фільтр | Нерж. ст. SUS304 |
