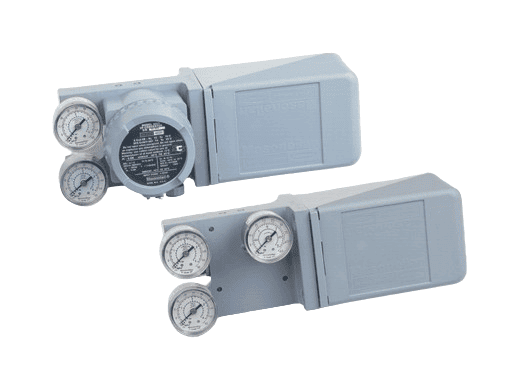

Позиціонери моделі 4700Р (пневматичний) і 4700Е (електропневматичний) – це прилади для комплектації регулювальних клапанів з прецизійним кулачком зворотного зв’язку, що забезпечують надійність, точне позиціонування, високу чутливість і можливість налаштування на місці характеристики регулювальних клапанів. Позиціонери можуть застосовуватися як із поворотними, так і з лінійними приводами. У разі встановлення на лінійному приводі переміщення штока передається на кулачок за допомогою простих і міцних з’єднувальних – стяжки і важеля. У разі поворотного приводу кулачок встановлюється безпосередньо на торець вала.
Сертифікація за вибухозахистом ATEX та ПКМУ 1055:
Вибухонепроникна оболонка:
EEx d II СT6 (окр. t ≤ 55° С)
EEx d II СT5 (окр. t ≤ 70° С)
EEx d II СT4 (окр. t ≤ 85° С)
Іскробезпечний ланцюг:
EEx ia II CT6 (окр. t ≤ 55° С)
EEx ia II CT4 (окр. t ≤ 80° С)
Система кодування:
| Серія приладу: | | | | V | Керуючий сигнал: 0. 4-20 мА 1. 0,2-1 бар (3-15 psi) 2. 0,4-2 бар (6-30 psi) | V | Тип приводу: 0. Поворотний 1.Лінійний | | V | Тип позиціонера: Р. Пневматичний Е.Електропневмат. | | V |
| 47 | 0 | 1 | E |

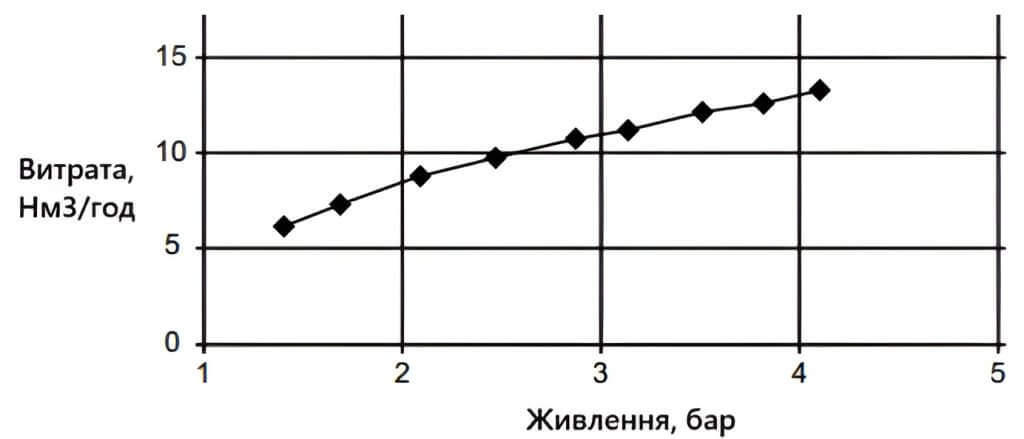

Пропускна витрата (живлення, скидання)
Основні технічні дані:
| 4700P | 4700E | |
| Тип | Пневматичний позиціонер із кулачковим зворотним зв’язком | В електро-пневматичному позиціонері використовується I/Р перетворювач для конвертації струмового сигналу в пневматичний |
| Дія | Пряма та зворотна | Тільки пряма |
| Характеристика регулювання | Лінійна або рівновідсоткова | Лінійна або рівновідсоткова |
| Управляючий сигнал | 0,2-1 бар інші за запитом | 4-20 мА інші за запросом |
| Тиск живлення | від 1,4 до 7 бар | від 1,4 до 7 бар |
| Максимальне споживання повітря | 0,5 Нм3/с при живленні 1,7 бар | 0,5 Нм3/с при живленні 1,7 бар |
| Навколишня температура | від -40 до +80*С | від -40 до +80*С |
| Приєднання тиску живлення | різьба 1/4” NPT (F) | різьба 1/4” NPT (F) |
| Приєднання управляючого сигналу | різьба 1/4” NPT (F) | різьба 1/2” NPT (F) або М20 |
| Пиловологозахист | IP66 | IP66 |
| Маса | 1,6 кг | 2,1 кг |
Характеристики:
| 4700P | 4700E | |
| Холостий хід | < 0,2% від шкали | < 0,5% від шкали |
| Гістерезис | 0,2% від шкали | < 0,5% від шкали |
| Відтворюваність | 0,2% від шкали | 0,5% від шкали |
| Чутливість | 0,2% від шкали | 0,3% від шкали |
| Відповідність | ±1% від шкали | ±1% від шкали |
| Вхідний опір | — | 170 Ом |
