Призма, механічно пов’язана з плунжером клапана, слідує його переміщенням за допомогою системи шестерень і тяг (у разі підйомного клапана). Промінь світла від прикріпленого до корпусу світлодіода відбивається призмою на стаціонарний диск. На диску є три доріжки. Одна резистивна, інша – провідна, а між ними – фоточутлива. Промінь світла, що відбивається на фоточутливу доріжку, створює міст між двома іншими доріжками і діє як движок потенціометра, регулюючи напругу в точці С для напруги живлення Va – Vb. Змінна напруга Va – Vс, отримана таким чином, конвертується електронним способом у сигнал 4 – 20 мА. Такий тип датчика не має тертя, не створює іскор та електричного шуму. Він внутрішньо іскробезпечний, нечутливий до вібрації та має неперевершений термін служби.
Матеріали:
Корпус і кришка: анодований алюміній з епоксидним покриттям.
Валик: нержавіюча сталь.
Кільця ущільнювачів: Буна Н (Buna® N).
Не містять деталей із міді або мідних сплавів у контакті з атмосферою.
Хід:
Максимальний кут повороту: 25° ±2°30′ або 50° ±5°.
Лінійних хід: від 12 мм до 102 мм за допомогою тяг.
Під час замовлення приладу слід вказати кут повороту або хід.
Напрямок обертання: за годинниковою стрілкою або проти годинникової стрілки.
Навколишня температура від -40° С до +70° С.
Сертифікація за вибухозахистом АТЕХ та ПКМУ 1055:
Вибухонепроникна оболонка: EEx d II С T6
Іскробезпечний ланцюг: EEx ia II CT6
Пиловологозахист: IP 65 / IP 67
Характеристики:
Точність: ±1% від шкали, для кута повороту 50°,включаючи комбіновану дію лінійності, гістерезису і зони нечутливості
Відхилення температури: 0,03% шкали на градус Цельсія.
Приналежності:
Як опцію, корпус можна оснастити одним або двома мікроперемикачами чи одним або двома безконтактними детекторами
Електричні дані:
Двопровідний прилад.
Вихідний сигнал: 4-20 мА.
Напруги живлення: від 12,5 до 40 В постійного струму.
Максимальний опір навантаження: 1300 Ом для живлення нижче 40 В.
Налаштування нуля і шкали: за допомогою допоміжних внутрішніх потенціометрів.
Приєднання: ¾” NPT, кабельне введення на замовлення.

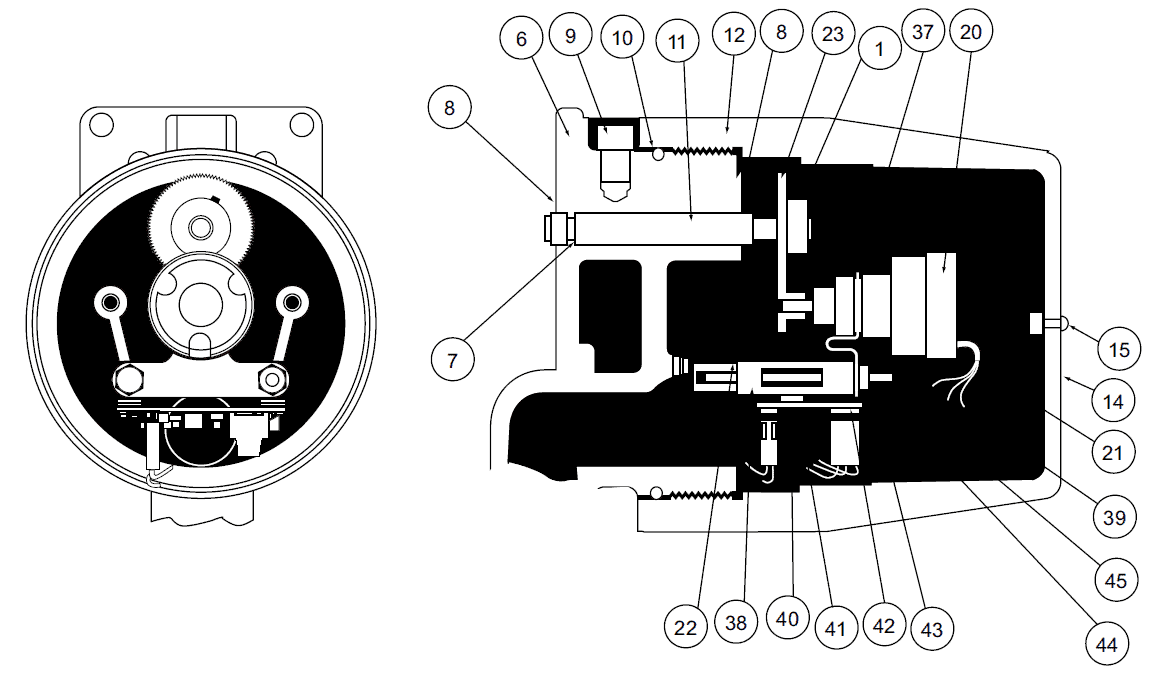

Загальний вигляд оптоелектронного датчика
| № | Назва | № | Назва | № | Назва |
| 1 | Установчий гвинт | 14 | Табличка | 39 | Шток із різьбленням |
| 6 | Корпус | 15 | Заклепка | 40 | Гвинт |
| 7 | Ущільнювальне кільце | 20 | Оптоелектронний прилад | 41 | Пружинна шайба |
| 8 | Пружинне кільце | 21 | Кронштейн | 42 | Монтажна плата |
| 9 | Захисний гвинт | 22 | Шестерня | 43 | Ізоляційна шайба |
| 10 | Ущільнювальне кільце | 23 | Шестерня | 44 | Шайба |
| 11 | Валик | 37 | Пружинне кільце | 45 | Гайка штока |
| 12 | Кришка | 38 | Пружинне кільце |

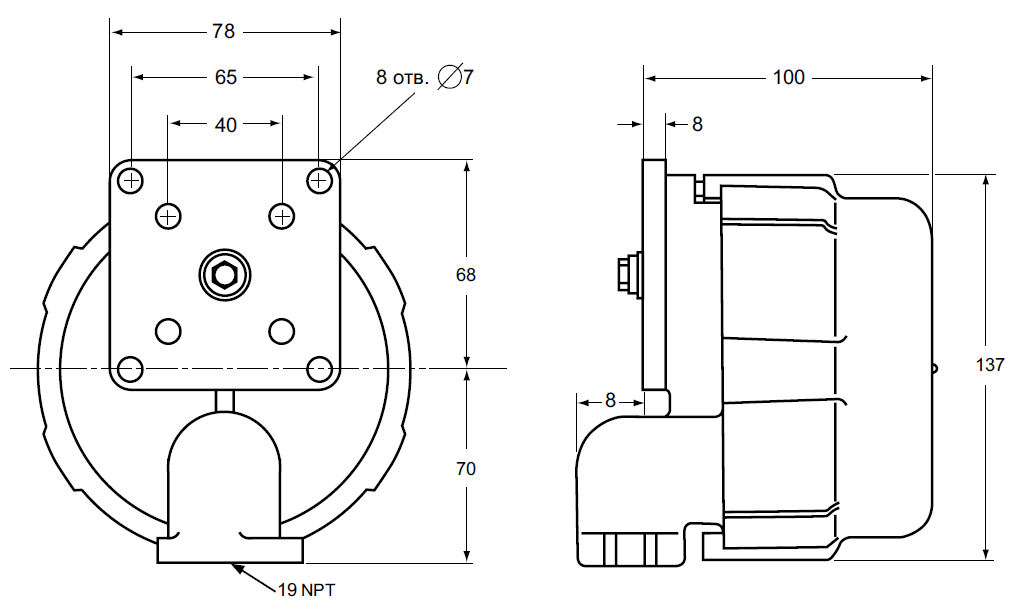

Габаритні та приєднювальні розміри
