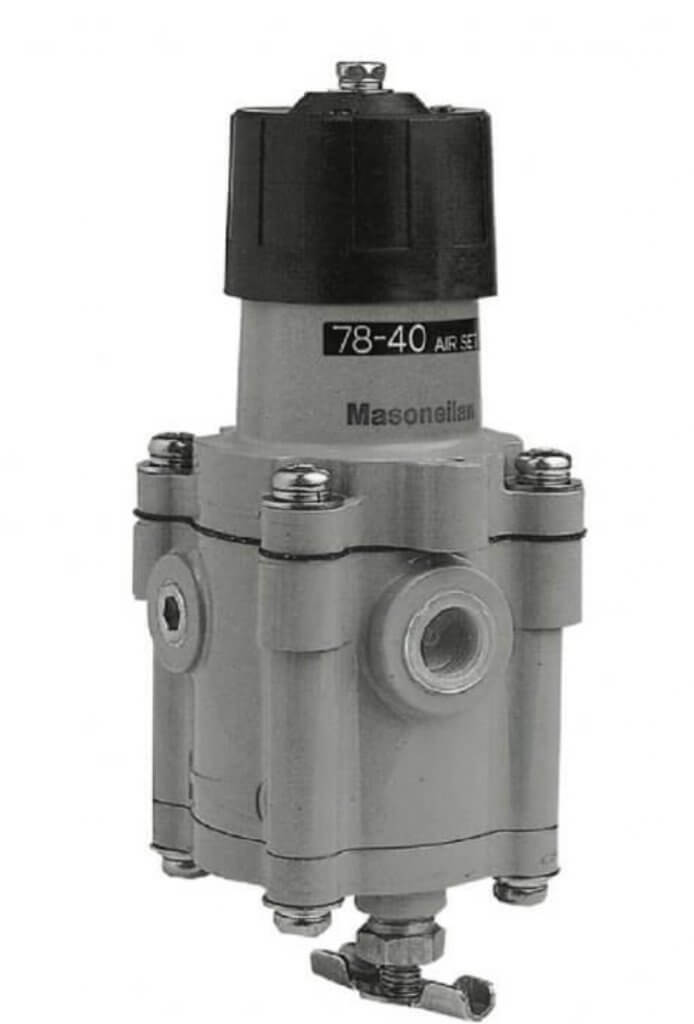

Фільтр-регулятор серії 78 призначений для очищення та пониження тиску повітря до необхідної величини.
Навіть за наявності коливань тиску і витрати повітря до себе прилад забезпечує його стабільну подачу до позиціонерів регулювальних клапанів та інших засобів керування.
Конструктивні особливості:
- Чудове регулювання тиску;
- Легка, компактна конструкція дає змогу встановлювати фільтр-регулятор на ніпелі, без монтажного кронштейна;
- Стопорний гвинт забезпечує надійну фіксацію пружини після налаштування;
- Два різьбових отвори в корпусі дають змогу встановлювати манометр з боку, зручного для споживача;
- Ущільнення золотника головного клапана виконано з еластомеру, забезпечуючи надійну герметичність;
- Фільтр зі спеченого поліетилену забезпечує очищення повітря від механічних домішок до 5 мікрон (2 мікрони – на замовлення);
- Дренажна заглушка з нержавіючої сталі;
- Корозійно-стійке покриття корпусу і внутрішні деталі з нержавіючої сталі забезпечують надійну роботу в агресивній атмосфері;
- Можливість роботи при низької температури навколишнього повітря.
Система позначень:
| Модель | Діапазон налаштування тиску |
| 78-4 | 0,35–2,8 кгс/см2 (5–40 psi) |
| 78-40 | 0,35–7,0 кгс/см2 (5–100 psi) |
Основні технічні данні:
| Навколишня температура: | від -40 до +83° С (-50° С на замовлення) |
| Приєднання входу і виходу: | 1⁄4” NPT або Rc |
| Приєднання під манометр: | 1⁄8” NPT (два порти) |
| Пропускна здатність Cv: | 0,25 |
| Фільтрація: | до 5 мкм (2 мкм на замовлення) |
| Споживання повітря: | 0,1 Нл/хв |
| Максимальний вхідний тиск: | 15 кгс/см2 надл. |
| Матеріал корпусу: | литий алюміній або нержавіюча сталь (на замовлення) |
| Матеріал фільтра: | спечений пористий поліетилен |
| Маса: | 0,4 кг |

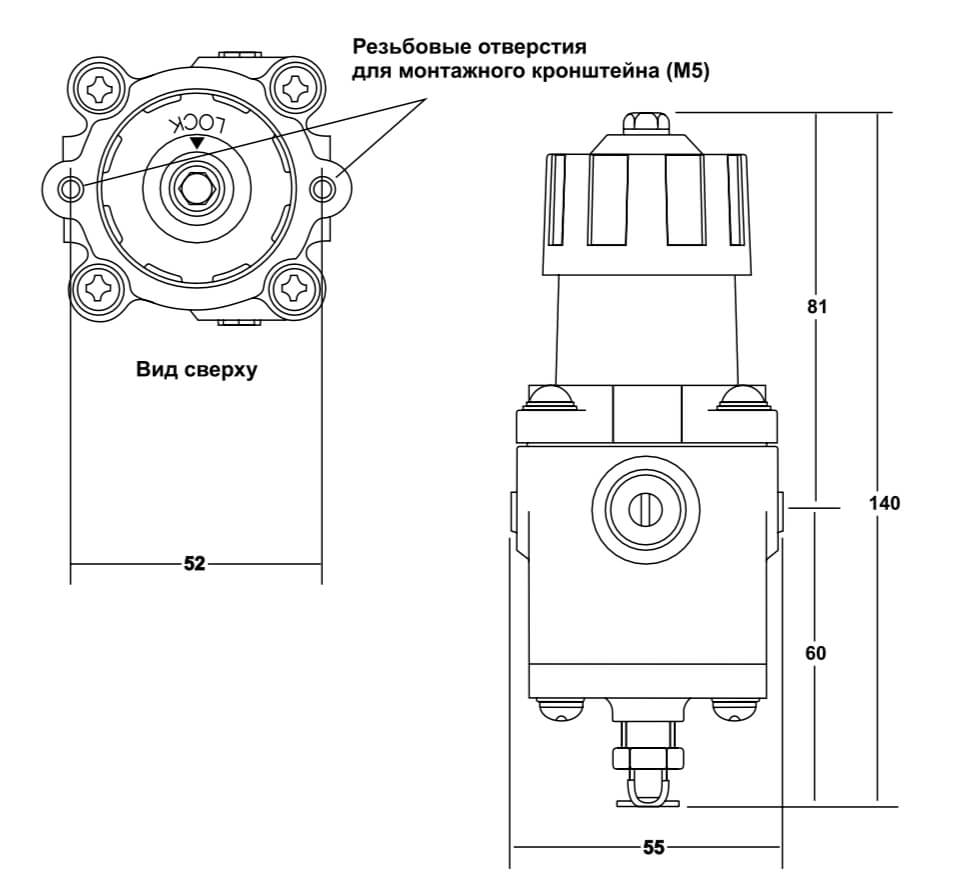

Габаритні розміри:
