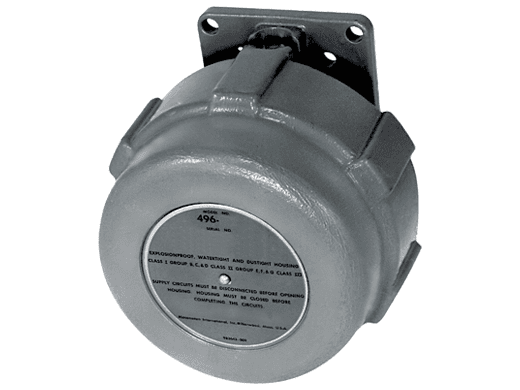

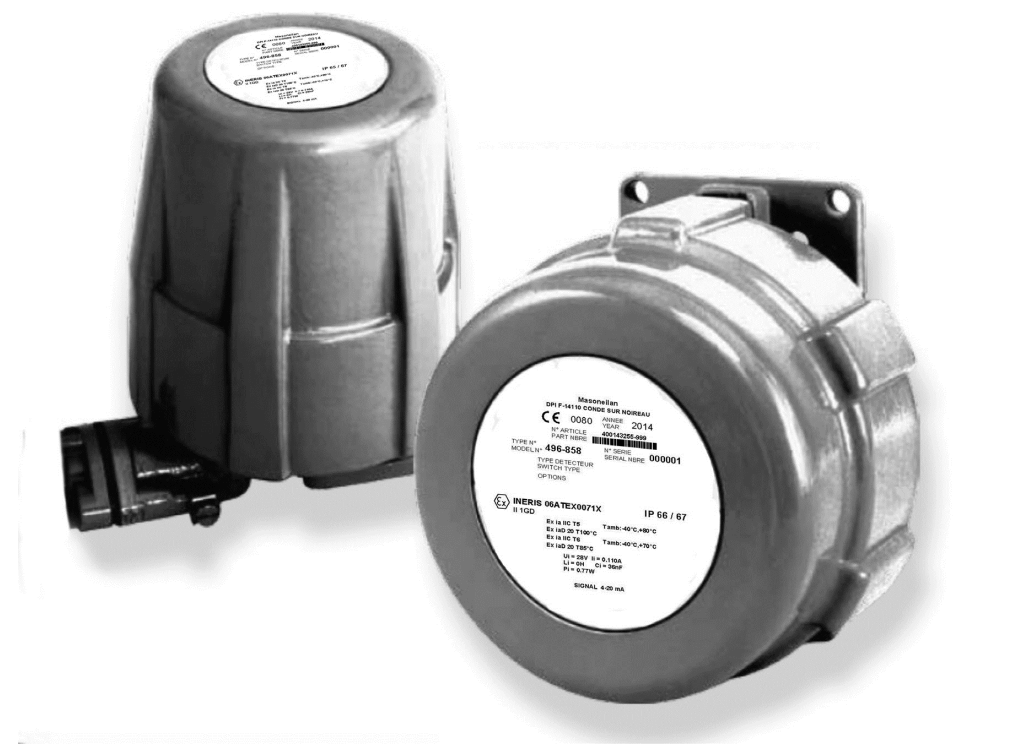

Прилади серії 496 призначені для визначення положення ходу запірно-регулювальної арматури.
ня положення ходу запірно-регулювальної арматури, на якій вони встановлені.
Виявлення може бути або двопозиційним «Увімкнено – Вимкнено» (корпус оснащений електромеханічними мікровимикачами або безконтактними
вимикачами або безконтактними детекторами індуктивного типу) або постійним (у корпус встановлюється оптоелектронний блок). Обидві функції можна комбінувати.
Ці прилади можна встановлювати як на поворотних клапанах, таких як Camflex® і MiniTork®, так і на підйомних клапанах серій 21000, 41005 та інших. Корпус і кришка приладів виготовлені з анодованого алюмінію з покриттям з епоксидної смоли. Ущільнювальні нітельні кільця між корпусом і кришкою, а також на обертовому валику забезпечують вибухозахист, пило- та водонепроникність відповідно до всіх основних стандартів захисту.
Відсутність механічного контакту в безконтактних детекторах і оптоелектронних датчиках положення забезпечує:
- практично абсолютну нечутливість до вібрації та електричних перешкод;
- незначну силу тертя під час роботи;
- практично безмежний термін служби;
- легко досяжну іскробезпеку.
Система кодування
| Серія приладу: | | | | | | | | | | | | | | | | | | | | | | | | V | Тип приладу: 1. Один електромеханічний вимикач, однополюсний, перекидний 2. Два електромеханічні вимикачі однополюсних, перекидних 4. Один безконтактний детектор 5. Два безконтактні детектори 8. Оптоелектронний датчик положення | | | | | | | | | | | V | Захист: 55.Пиловологостійкий 56.Пиловологостійкий, з промиванням для роботи в кисні 57.Вибухобезпечний («вибухонеnроникна оболонка») і пиловологостійкий 58.Іскробезпечний і пиловологостійкий Примітка: Ці дві цифри використовуються тільки під час позначення за європейськими стандартами захисту. За відсутності їхнього позначення прилад є вибухозахищеним і пиловологостійким за стандартами США. | | | | V | Додатковий вимикач (якщо є): 1: Один електромеханічний вимикач, однополюсний, перекидний 2: Два електромеханічні вимикачі однополюсних, перекидних 4: Один безконтактний детектор 5: Два безконтактні детектори Примітка: Ця цифра (з косою рискою перед нею) використовується тільки при позначення датчиків положення, оснащених додатковими вимикачами. | | | | V |
| 496- | 1 | 55 | /1 |
